Produktnummer:
S22ELliW

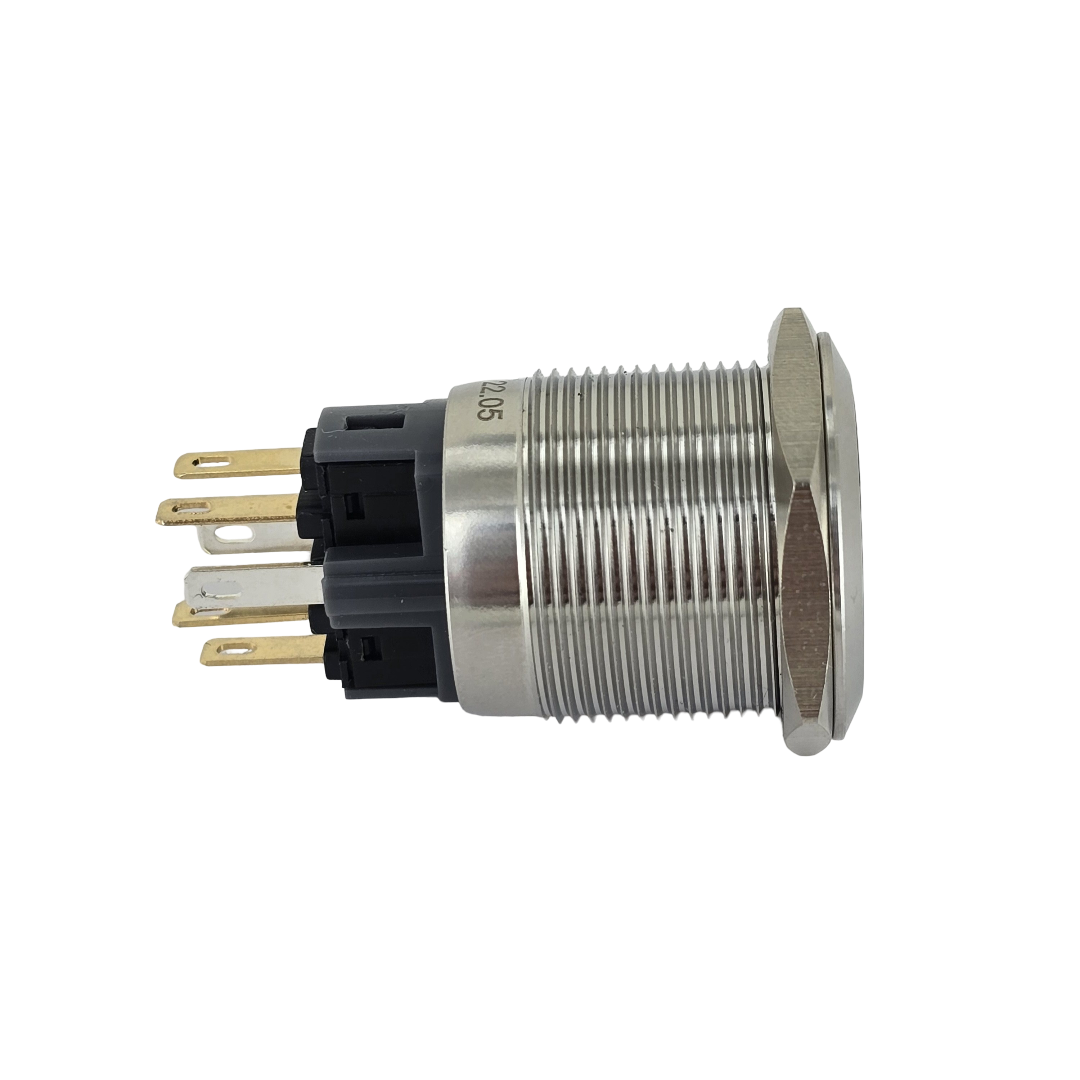

Produktinformationen "Einbauschalter 22 mm Ring LED Lasergravur "Licht" "
1 Stück
Material: Edelstahl
Lasergravur: "Licht"
mit Ring-LED (Farbe wählbar)
Größe: 25 mm x 36 mm (Durchmesser, Länge)
Einbaudurchmesser: 22 mm
bis 5 A / 250 V AC/DC
Versorgungspannung LED: 4 - 12 V
Typ: rastend (Raster)
Anschluss: 1NO 1NC (siehe Anschlussplan)
IP67, IP40 zertifiziert
Lieferung mit Mutter und passendem Dichtring
Material: Edelstahl
Lasergravur: "Licht"
mit Ring-LED (Farbe wählbar)
Größe: 25 mm x 36 mm (Durchmesser, Länge)
Einbaudurchmesser: 22 mm
bis 5 A / 250 V AC/DC
Versorgungspannung LED: 4 - 12 V
Typ: rastend (Raster)
Anschluss: 1NO 1NC (siehe Anschlussplan)
IP67, IP40 zertifiziert
Lieferung mit Mutter und passendem Dichtring
Fassung für 22mm
Fassung mit 15 cm Kabelbaum für 22 mm Schalter/Taster
3,99 €*
Material: PVC
mit Kabelbaum (15 cm Kabel)
Gewicht: 9 g je Stück incl. Kabel Mantelmaterial Kabel: PVC Querschnitt Kabel: 0,75 mm² Aderanzahl: 6bis 5 A Größe: 9,5 mm x 20 mm (Breite x Länge) passend für Einbauschalter mit 22 mm Einbaudurchmesser Lieferung mit Belegungsplan OHNE den Schalter! NUR die Fassung! Der Schalter dient nur der Visualisierung für welches Pin-Layout die Fassung geeignet ist!
Die Fassung wird einfach auf den Schalter gesteckt und ermöglicht so einen einfacheren Anschluss / Einbau.
Die Fassung ist passend für alle 22 mm Einbauschalter-/taster aus meinem Shop. Möglicherweise passt sie auch für Schalter anderer Hersteller. Prüfen Sie dazu das Anschlusslayout Ihreres Schalters.
